1. 概述
该应用实例针对3.5寸320*240的真彩TFT液晶(型号：M035S65)模组。最终应用时，用户只需一条符合RS232标准的串口发送信号即可轻松控制显示终端的表盘指针变化。后文也将对该应用的整个实现过程作详细说明。
2. 硬件平台
该实例的硬件设备除了一套M035S65串口控制液晶模组外，还需要一块软件可编程的单片机系统板。
2.1 M035S65串口控制液晶模组
主要技术参数如下：
● 色彩：65536色;数据格式：RGB 565。
● 接口：标准232串口通讯，默认波特率9600bps，向上向下可调。
● 自带用户FLASH存储器，可存储任意大小图片420张。
● 灵活分配存储空间，独创小图存储与随意定位调用功能，无需在大图上做剪裁。
● 高速显示，单片机发送指令切换一幅全屏显示图片约40ms，即约25帧/s的图片刷新率。
● 自带用户字库，标配16×16，32×32国标一级字库，用户可自行修改字体。
● 串口返回触摸屏坐标值，自带触摸屏自动校准指令，校准方便(本实例不涉及该功能)。
M035S65串口控制液晶模组实物照片如图1所示。
图1 M035S65串口控制液晶模组实物照片
2.2 单片机系统板
单片机系统板用于编写应用程序，主要是发送串口指令给串口控制液晶模组，从而调用已存储在串口控制液晶模组内的不同仪表指针图片并进行显示。本实例使用的单片机系统板(MCU Demo V2.0)实物照片如图2所示。单片机为STC89LE54RD+，开发环境为KeilC。

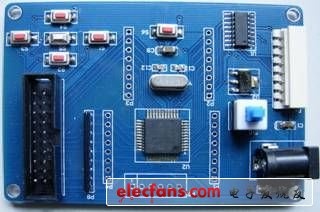

图2 单片机系统板实物照片
